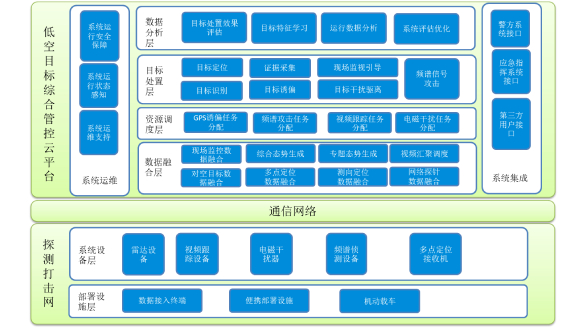

无人机管控平台采用层次化逻辑模型设计，划分为数据融合层、资源调度层、目标处置层、数据分析层四个主要逻辑层次。
数据融合层接收探测打击网中的低空雷达、频谱监测、视频监测等设备的原始数据，将数据进行时间、坐标、精度对齐，融合后形成目标航迹、综合态势信息和专题态势信息。
资源调度层主要根据无人机反制需求，对电磁干扰、网络攻击、视频跟踪等设备进行控制和调度。
目标处置层根据系统的处理算法和用户操作，对无人机目标进行定位、跟踪、识别。若无人机目标存在威胁则对无人机目标进行干扰打击。
数据分析层对系统采集的无人机数据、系统运行数据进行处理，可以实时评估系统运行负载和无人机探测打击效果，可以通过数据积累优化无人机识别算法、目标跟踪算法。
系统运维支持模块主要用于管理系统的信息安全、运行状态感知和系统运维操作，使得系统能够持续健康运行。
